mall数据库表结构概览

商品管理

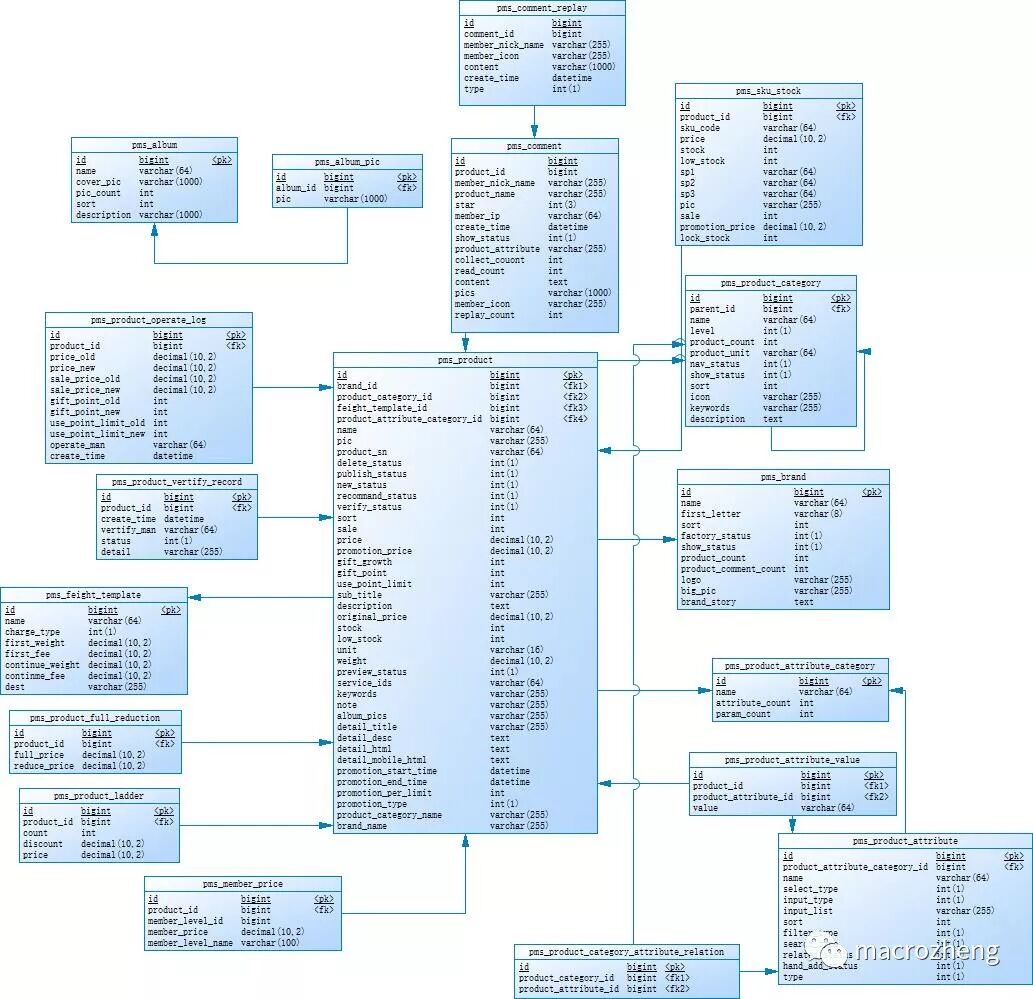

数据库表结构

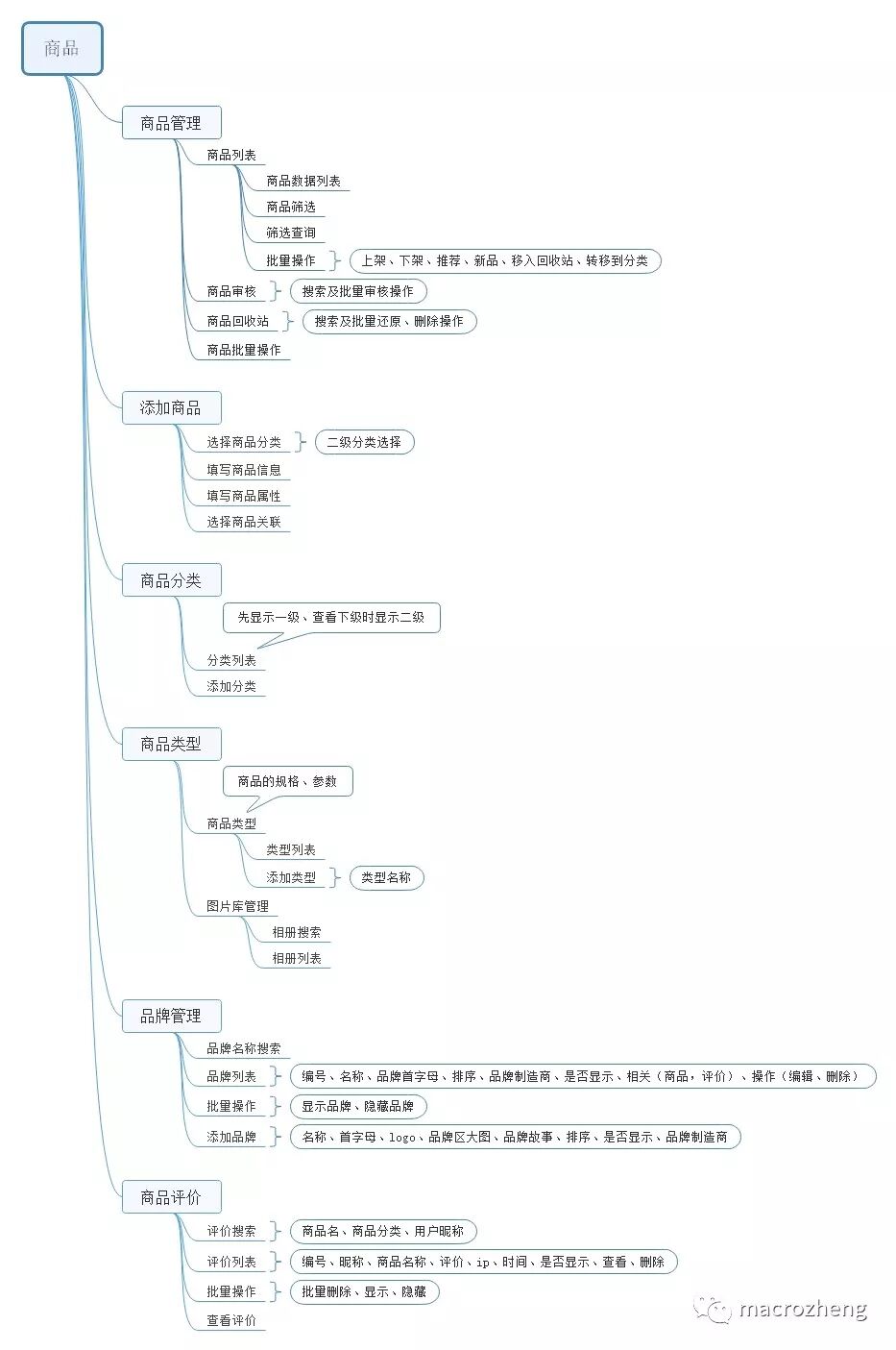

功能结构

订单管理

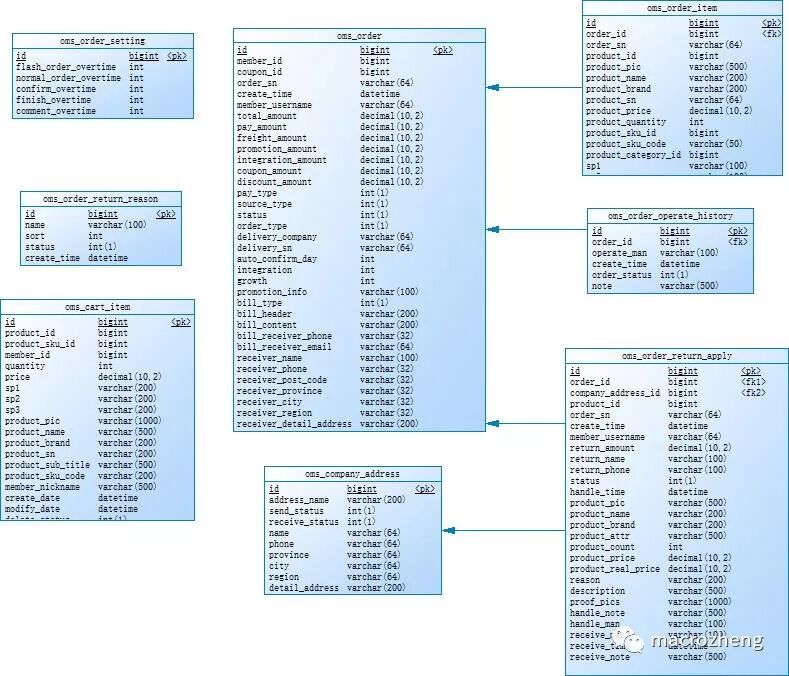

数据库表结构

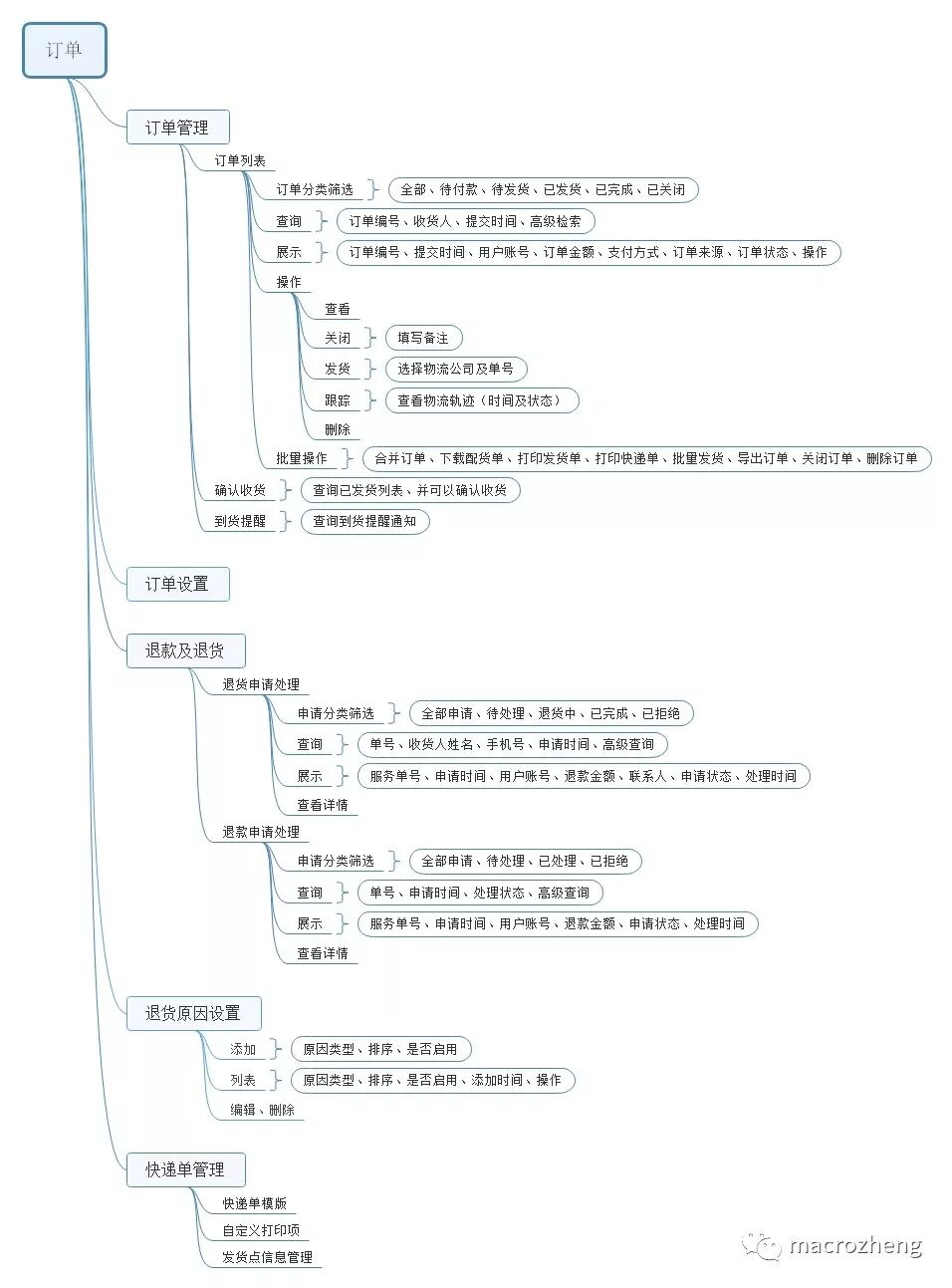

功能结构

营销管理

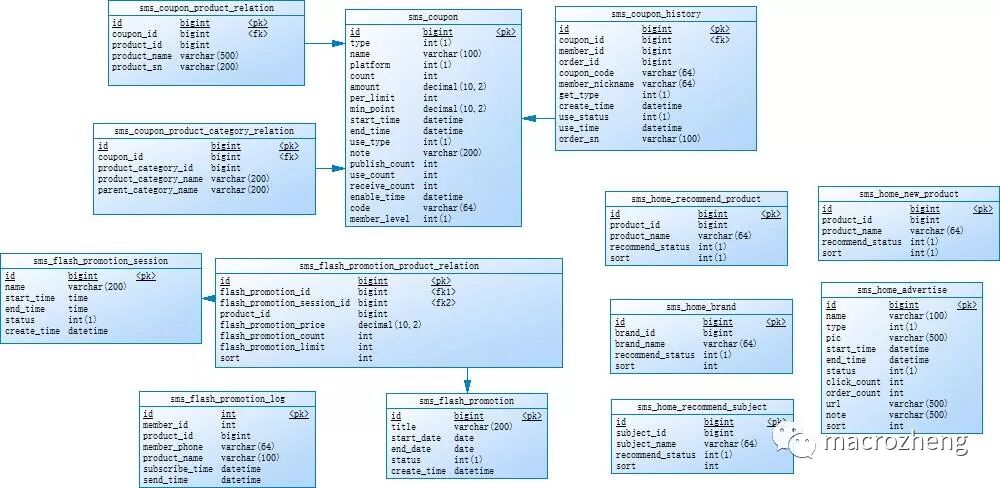

数据库表结构

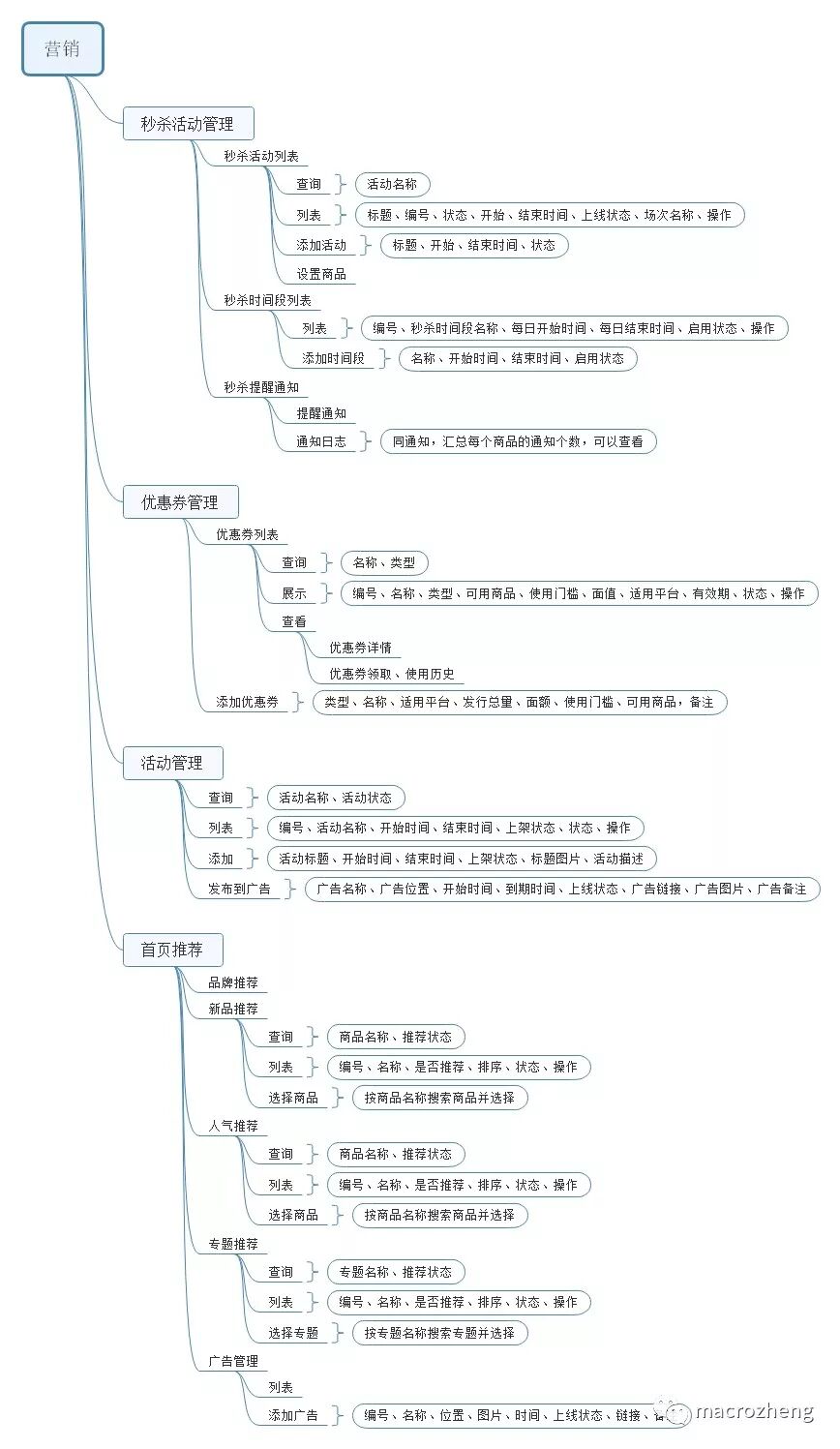

功能结构

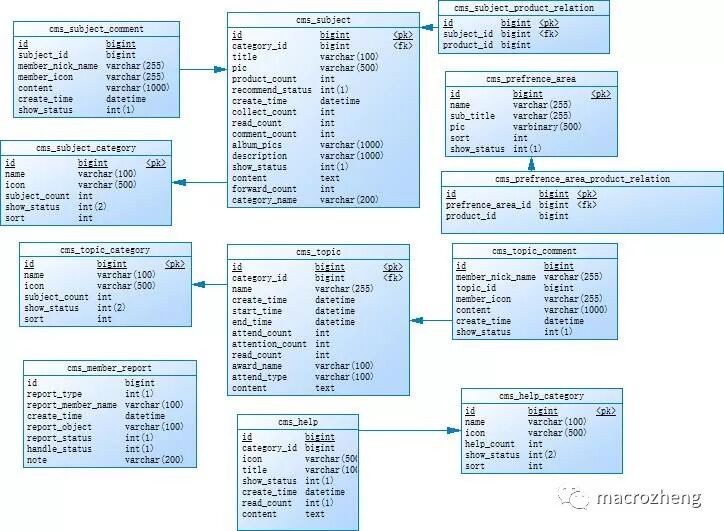

内容管理

数据库表结构

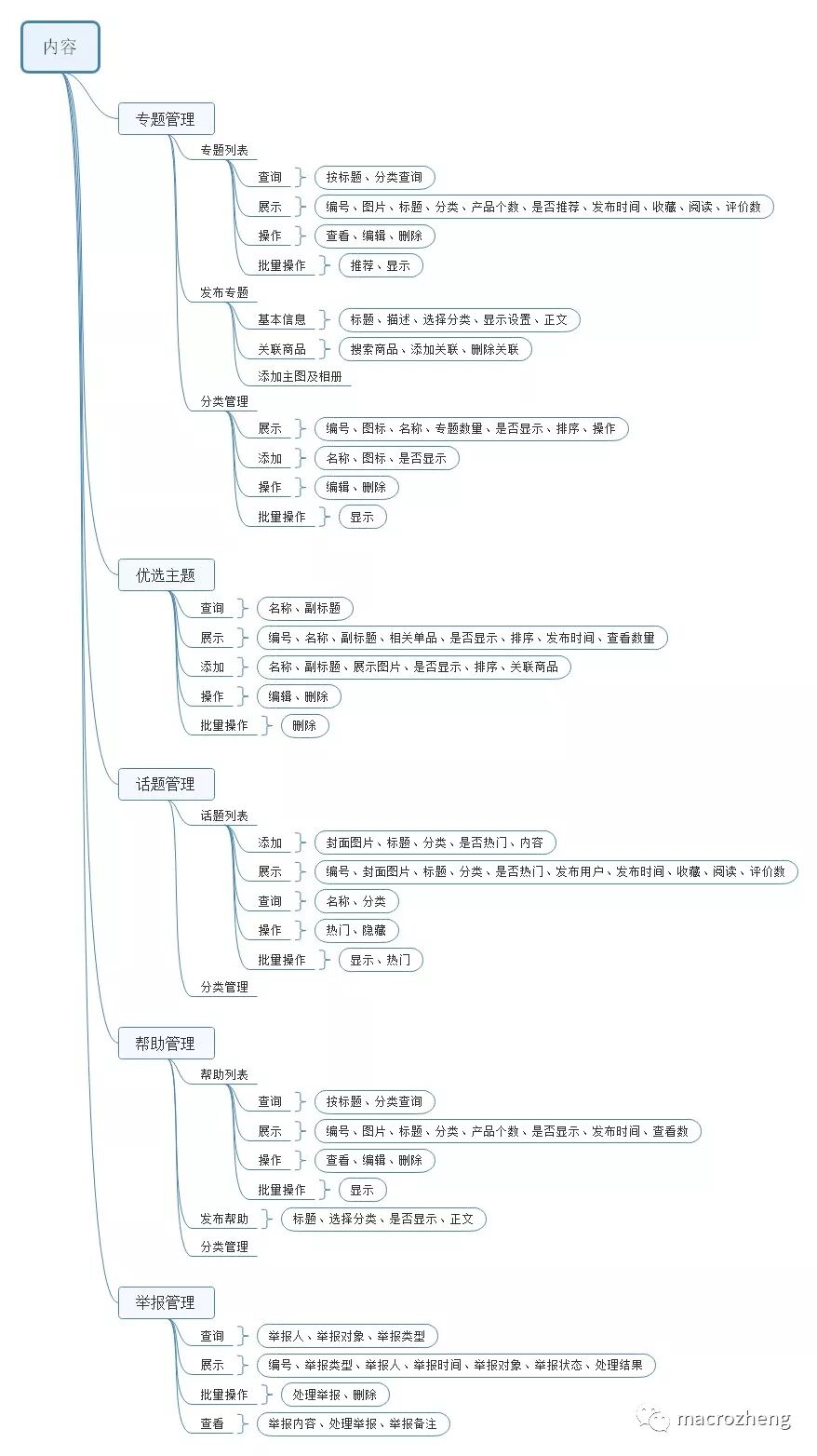

功能结构

用户管理

数据库表结构

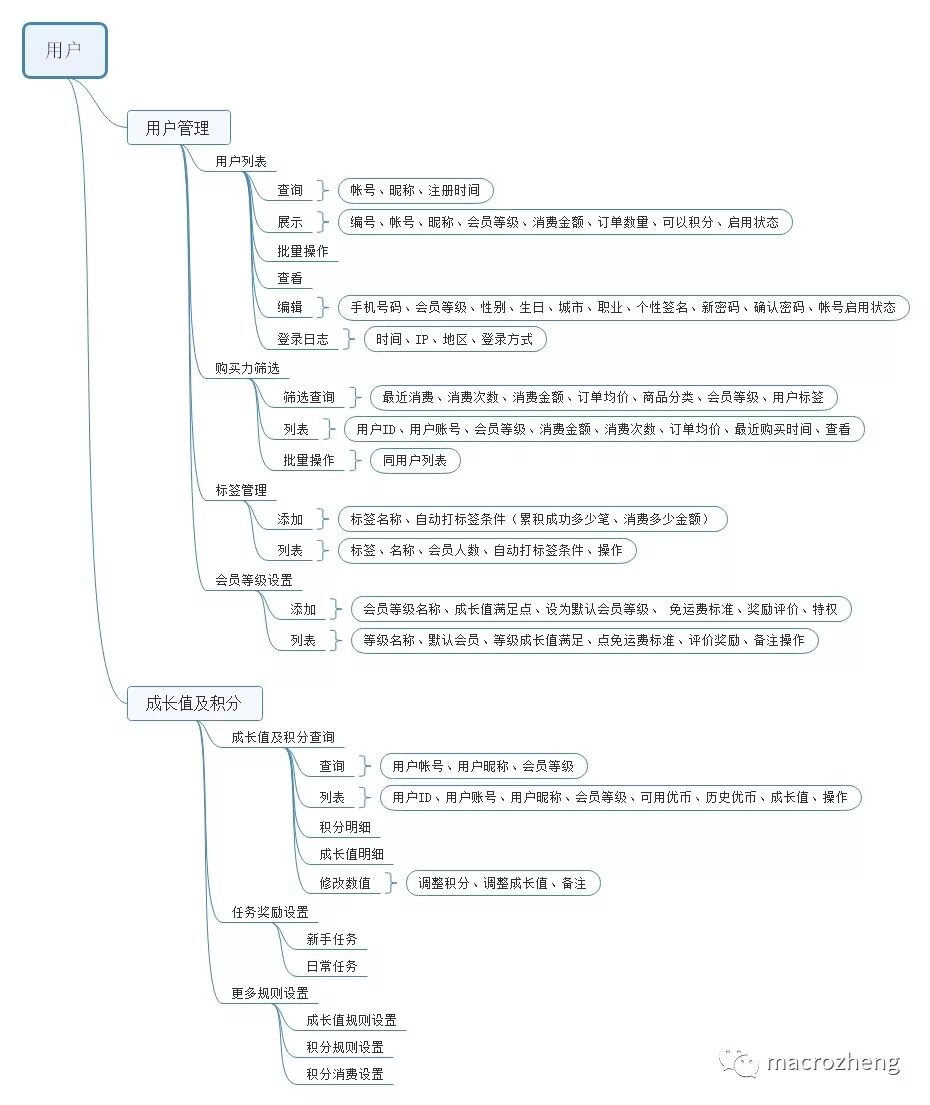

功能结构

注意：部分功能暂未实现，只是对表结构进行了设计，商品管理、订单管理、营销管理大部分功能均已实现。

相关资料

PowerDesigner数据库设计文件

• 商品管理：https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_pms.pdm
• 订单管理：https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_oms.pdm
• 营销管理：https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_sms.pdm
• 内容管理：https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_cms.pdm
• 用户管理：https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_ums.pdm

MindMaster功能思维导图

• 商品管理：https://github.com/macrozheng/mall-learning/blob/master/document/mind/pms.emmx
• 订单管理：https://github.com/macrozheng/mall-learning/blob/master/document/mind/oms.emmx
• 营销管理：https://github.com/macrozheng/mall-learning/blob/master/document/mind/sms.emmx
• 内容管理：https://github.com/macrozheng/mall-learning/blob/master/document/mind/cms.emmx
• 用户管理：https://github.com/macrozheng/mall-learning/blob/master/document/mind/ums.emmx

使用到的工具

• PowerDesigner:http://powerdesigner.de/
• MindMaster:http://www.edrawsoft.cn/mindmaster
